PENDAHULUAN
Sistem telekomunikasi analog merupakan sistem komunikasi yang menggunakan sinyal kontinu untuk menyampaikan informasi. Salah satu konsep paling penting dalam sistem ini adalah modulasi, yaitu teknik untuk memungkinkan sinyal informasi dapat dikirimkan secara efisien melalui media transmisi.
Artikel ini membahas analisis dasar modulasi pada sistem telekomunikasi analog dengan pendekatan 5W + 1H, teori, serta perumusan matematis.
ADVERTISEMENT
SCROLL TO RESUME CONTENT
Modulasi adalah proses penumpangan sinyal informasi ke sinyal pembawa (carrier) dengan cara mengubah parameter tertentu dari sinyal pembawa, seperti amplitudo, frekuensi, atau fasa.
Modulasi diperlukan karena sinyal informasi umumnya berfrekuensi rendah sehingga tidak dapat ditransmisikan secara efisien dan jauh. Dengan modulasi, sinyal dapat dikirimkan lebih stabil, lebih jauh, dan sesuai dengan karakteristik media transmisi.
Modulasi digunakan oleh sistem pemancar dan penerima dalam berbagai teknologi telekomunikasi analog, seperti radio AM/FM dan siaran televisi analog.
Proses modulasi terjadi pada saat sinyal informasi akan dikirimkan dari pemancar menuju penerima.
Modulasi diterapkan pada bagian pemancar (transmitter) dalam sistem telekomunikasi analog.
Modulasi dilakukan dengan cara mengubah parameter sinyal pembawa sesuai dengan sinyal informasi. Pada sistem analog, teknik yang umum digunakan adalah AM, FM, dan PM.
Modulasi analog dibagi menjadi tiga jenis utama:
1. Modulasi Amplitudo (AM): amplitudo carrier diubah sesuai sinyal informasi.
2. Modulasi Frekuensi (FM): frekuensi carrier diubah sesuai sinyal informasi.
3. Modulasi Fasa (PM): fasa carrier diubah sesuai sinyal informasi.
Dari ketiga jenis tersebut, modulasi amplitudo merupakan teknik paling dasar dan menjadi fondasi pemahaman modulasi analog.
Perumusan Modulasi Amplitudo (AM)

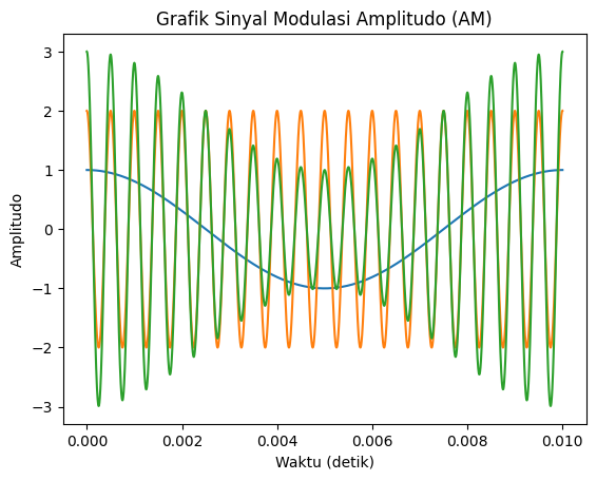

Sinyal AM secara matematis dirumuskan sebagai:
s(t) = [A_c + m(t)] cos(2πf_c t)
Jika sinyal informasi berupa sinyal sinus:
m(t) = A_m cos(2πf_m t)
maka persamaan AM menjadi:
s(t) = A_c [1 + μ cos(2πf_m t)] cos(2πf_c t)
Keterangan: – A_c = amplitudo carrier – A_m = amplitudo sinyal informasi – f_c = frekuensi carrier – f_m = frekuensi sinyal informasi – μ = indeks modulasi
Indeks modulasi menunjukkan tingkat kedalaman modulasi dan dirumuskan sebagai:
μ = A_m / A_c
Nilai indeks modulasi menentukan kualitas sinyal: – μ < 1 : modulasi normal – μ = 1 : modulasi maksimum – μ > 1 : overmodulasi (menyebabkan distorsi)
Spektrum frekuensi sinyal AM terdiri dari carrier, upper sideband (USB), dan lower sideband (LSB).
Bandwidth sinyal AM dirumuskan sebagai:
B = 2f_m
Semakin besar frekuensi sinyal informasi, semakin besar bandwidth yang dibutuhkan.
Modulasi analog, khususnya AM, memiliki keunggulan dari sisi kesederhanaan rangkaian, namun memiliki kelemahan berupa efisiensi daya dan ketahanan terhadap noise yang rendah. Oleh karena itu, meskipun saat ini banyak sistem digital digunakan, modulasi analog tetap penting sebagai dasar pembelajaran dan pemahaman sistem telekomunikasi.
Analisis dasar modulasi pada sistem telekomunikasi analog menunjukkan bahwa modulasi berperan penting dalam proses pengiriman informasi. Pemahaman teori, rumus, dan karakteristik modulasi analog menjadi landasan utama dalam mempelajari sistem komunikasi yang lebih lanjut.
Artikel ini disusun untuk keperluan tugas akademik bidang telekomunikasi.
Sumber refferensi:
- Haykin, S.
Communication Systems, 4th Edition.
John Wiley & Sons, 2001.
→ Digunakan sebagai rujukan utama teori sistem komunikasi analog, konsep modulasi, spektrum frekuensi, dan bandwidth.
- Taub, H., & Schilling, D. L.
Principles of Communication Systems, 2nd Edition.
McGraw-Hill, 1986.
→ Menjelaskan dasar modulasi AM, FM, PM beserta perumusan matematis dan indeks modulasi.
- Lathi, B. P.
Modern Digital and Analog Communication Systems, 3rd Edition.
Oxford University Press, 1998.
→ Referensi klasik untuk pemahaman sinyal analog, carrier, dan analisis spektrum AM.
- Proakis, J. G., & Salehi, M.
Communication Systems Engineering, 2nd Edition.
Prentice Hall, 2002.
→ Mendukung pembahasan konsep sistem pemancar–penerima dan karakteristik modulasi.
- Sklar, B.
Digital Communications: Fundamentals and Applications, 2nd Edition.
Prentice Hall, 2001.
→ Digunakan sebagai pembanding konsep analog terhadap sistem komunikasi modern.
Oleh : Muhammad Rajib Prayudha Nugraha
MataKuliah : Dasar Telekomunikasi
Dosen : Ir Rustamaji Mt
